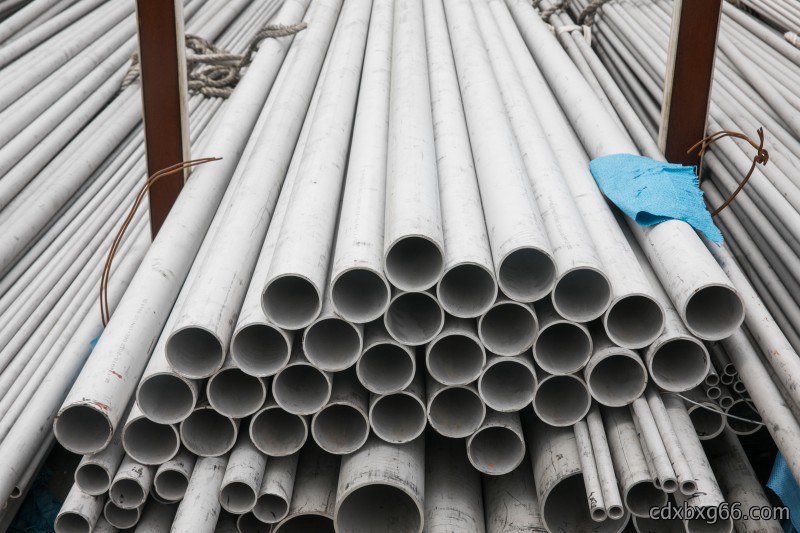

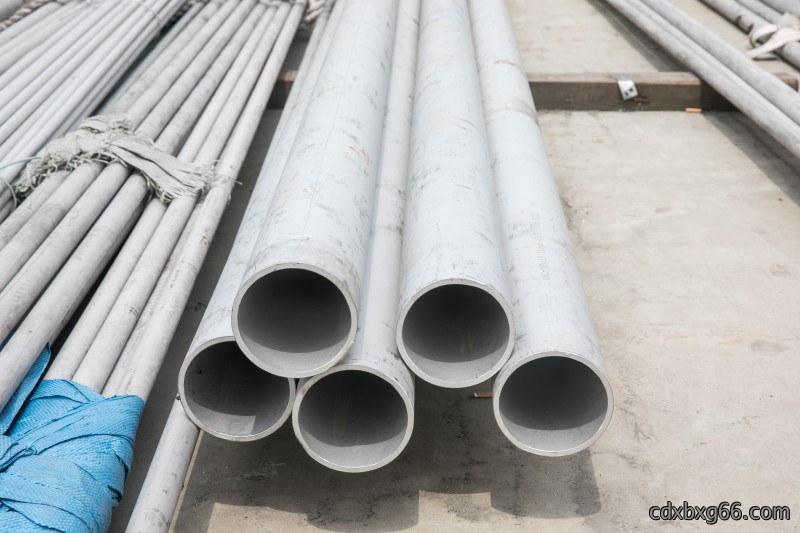

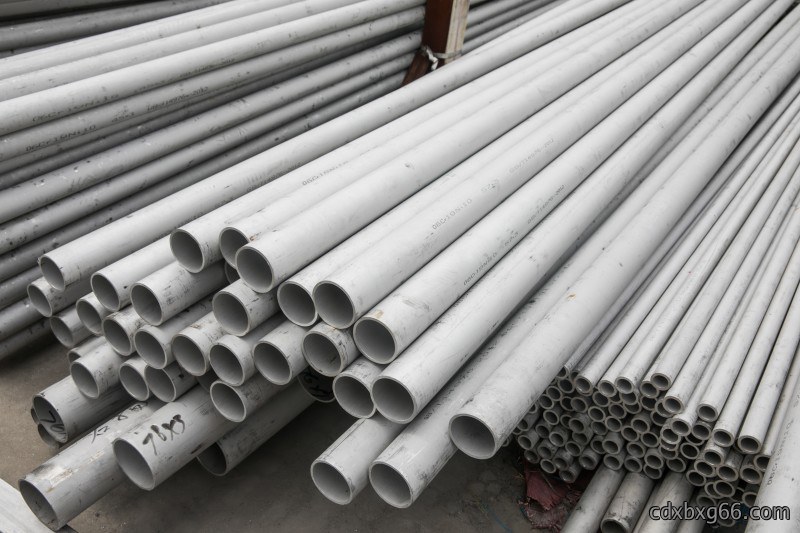

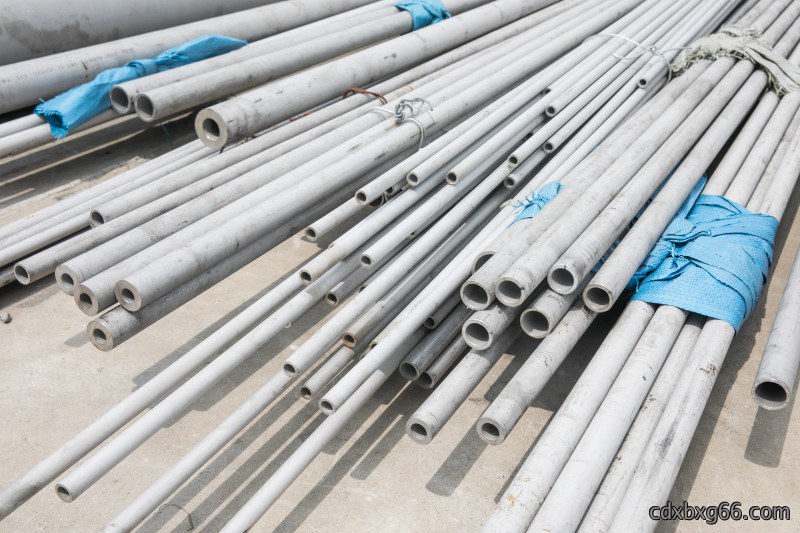

不锈鋼无縫管
搜索
| 材質分類 | 中國牌號(GB) | 美標(ASTM) | 欧標(EN) | 關键特性指標 | 典型應用場景 |
|---|---|---|---|---|---|
| 標準奥氏體 | 06Cr19Ni10(304) | A312 TP304 | 1.4301 | Ni≥8%，Cr 18-20% | 化工設備/食品機械 |
| 低碳型 | 022Cr19Ni10(304L) | A312 TP304L | 1.4307 | C≤0.03%，通過ASTM A262 E法 | 焊接結構件 |
| 钼合金型 | 06Cr17Ni12Mo2(316) | A312 TP316 | 1.4401 | Mo 2-3%，PREN≥25 | 海洋工程/製药設備 |
| 超低碳型 | 022Cr17Ni12Mo2(316L) | A312 TP316L | 1.4404 | 通過ASTM G48 A法（點蚀） | 核電站冷卻系統 |
| 高温型 | 06Cr25Ni20(310S) | A312 TP310S | 1.4845 | 耐温1150℃，Cr 25% | 裂解炉管/熱處理設備 |
| 稳定化型 | 06Cr18Ni11Ti(321) | A312 TP321 | 1.4541 | Ti≥5×C%，抗敏化 | 航空发動機管路 |
| 雙相鋼 | 022Cr23Ni5Mo3N(2205) | A928 Gr.5 | 1.4462 | σ相≤0.5%，強度≥620MPa | 海底管道/脱硫塔 |
| 超級雙相鋼 | 022Cr25Ni7Mo4N(2507) | A790 S32750 | 1.4410 | PREN≥45，耐海水腐蚀 | 海水淡化設備 |
| 镍基合金 | NS1402(哈氏C276) | B622 N10276 | 2.4819 | Mo 15-17%，耐強酸 | 化工核心反應器 |
| 高純奥氏體 | 015Cr21Ni26Mo5Cu2(904L) | B625 N08904 | 1.4539 | Cu 1-2%，耐硫酸 | 浓硫酸輸送管道 |
1. 製造工藝對比
| 工藝類型 | 適用規格範围 | 表面質量(Ra) | 尺寸精度 | 典型標準 |
|---|---|---|---|---|
| 熱轧 | Φ25-Φ600mm | 3.2-6.3μm | ±1.0% | GB/T 14976 |
| 冷拔 | Φ6-Φ250mm | 0.8-1.6μm | ±0.2mm | ASTM A269 |
| 挤壓 | Φ300-Φ1000mm | 1.6-3.2μm | ±1.5% | ASTM A312 |
2. 壁厚分級體系
SCH标准对照表：- SCH10S：薄壁管（DN50管壁厚1.65mm）- SCH40S：常规压力管（DN50壁厚2.77mm）- SCH80S：厚壁管（DN50壁厚3.91mm）- SCH160：超厚壁（DN50壁厚7.14mm）
| 材質牌號 | 抗拉強度(MPa) | 屈服強度(MPa) | 延伸率(%) | 冲擊功(J) | 硬度(HB) |
|---|---|---|---|---|---|
| TP304 | ≥515 | ≥205 | ≥40 | ≥100 | ≤201 |
| TP316L | ≥485 | ≥170 | ≥40 | ≥90 | ≤217 |
| S32205 | ≥655 | ≥450 | ≥25 | ≥80 | ≤290 |
| N10276 | ≥690 | ≥283 | ≥40 | ≥100 | ≤220 |
1. 工業級處理
酸洗钝化：Fe含量≤0.1mg/dm²（ISO 16048）
喷砂處理：Sa 2.5級（GB/T 8923.1）
2. 高精度處理
電解抛光：Ra≤0.2μm（符合ASTM B912）
内孔珩磨：直線度≤0.03mm/m
1. 无损檢測標準
| 檢測方法 | 適用標準 | 檢測能力 | 合格等級 |
|---|---|---|---|
| UT檢測 | ASTM A450 | 发現≥Φ1.6mm缺陷 | Ⅰ級（最嚴） |
| RT檢測 | EN 10246-4 | 发現壁厚2%的缺陷 | Ⅱ級及以上 |
| ET檢測 | ASTM E690 | 表面裂纹檢測 | 0.1mm深度 |
2. 腐蚀試驗項目
晶間腐蚀：ASTM A262 Practice E（304L需通過）
點蚀試驗：ASTM G48 Method A（316L要求≥35℃）
SSC試驗：NACE TM0177（含硫環境必做）
| 工况条件 | 推荐材質 | 壁厚選擇 | 配套法蘭標準 |
|---|---|---|---|
| 常壓食品輸送 | 304/2B | SCH10S | DIN 11851 |
| 10MPa氢化反應 | 316L EP | SCH160 | ASME B16.5 300# |
| 海水冷卻系統 | 2507 | SCH80S | EN 1092-1 PN40 |
| 98%浓硫酸輸送 | 904L | SCH40S | ANSI B16.47 |
| 650℃高温蒸汽 | 310S | SCH80 | DIN 2633 |
